🏭 사출성형 완벽 가이드
🔍 사출성형이란?
🎯 정의 고온으로 녹인 플라스틱을 금형에 고압으로 주입하여 제품을 만드는 제조 공법입니다.
⚙️ 핵심 원리 열가소성 수지를 가열·용융시킨 후 금형 캐비티에 사출하고, 냉각·고화시켜 제품을 성형합니다.
📊 사출성형 공정 단계
1️⃣ 가소화 단계 플라스틱 원료(펠릿)를 실린더 내에서 200~300℃로 가열하여 녹입니다.
2️⃣ 사출 단계 용융된 플라스틱을 높은 압력(100~200MPa)으로 금형 내부에 빠르게 주입합니다.
3️⃣ 보압 단계 충전 후 수축을 방지하기 위해 추가 압력을 유지합니다.
4️⃣ 냉각 단계 금형 내에서 플라스틱이 굳을 때까지 냉각수로 온도를 낮춥니다.
5️⃣ 취출 단계 금형을 열고 완성된 제품을 꺼냅니다.
🎨 주요 사용 소재
♻️ 범용 플라스틱 PP, PE, PS, ABS 등 일상용품에 광범위하게 사용됩니다.
🔧 엔지니어링 플라스틱 PC, PA, POM, PBT 등 내열성과 강도가 요구되는 부품에 적용됩니다.
💎 슈퍼 엔지니어링 플라스틱 PPS, PEEK, LCP 등 고기능성 부품 제조에 활용됩니다.
⚡ 장점
✅ 대량 생산 가능 한 번 금형을 만들면 수십만 개 이상 동일 제품을 빠르게 생산할 수 있습니다.
✅ 복잡한 형상 구현 3차원 복잡한 디자인도 정밀하게 구현 가능합니다.
✅ 표면 품질 우수 매끄러운 표면 마감과 정밀한 치수 정확도를 확보할 수 있습니다.
✅ 후가공 최소화 완성품이 바로 나와 추가 공정이 거의 필요 없습니다.
⚠️ 단점
❌ 초기 비용 부담 금형 제작 비용이 수백만 원에서 수천만 원까지 높습니다.
❌ 소량 생산 비효율 소량 제작 시 금형 비용 대비 효율이 낮습니다.
❌ 설계 변경 어려움 한 번 금형을 만들면 수정이 어렵고 비용이 많이 듭니다.
🏭 주요 적용 분야
📱 전자제품 스마트폰 케이스, 리모컨, 컴퓨터 부품 등
🚗 자동차 대시보드, 범퍼, 내장재, 각종 부품
🏠 생활용품 플라스틱 용기, 장난감, 문구류, 주방용품
🏥 의료기기 일회용 주사기, 의료 기구 부품
💡 성공적인 사출성형을 위한 팁
🎯 금형 설계 최적화 제품 형상에 맞는 게이트 위치와 냉각 시스템을 설계해야 합니다.
🌡️ 공정 조건 관리 사출 온도, 압력, 속도, 냉각 시간을 정밀하게 제어해야 합니다.
🔍 품질 검사 철저 치수, 외관, 강도 등을 정기적으로 점검해야 합니다.
♻️ 불량률 최소화 웰드라인, 플래시, 수축 등 결함 발생 원인을 사전에 제거해야 합니다.

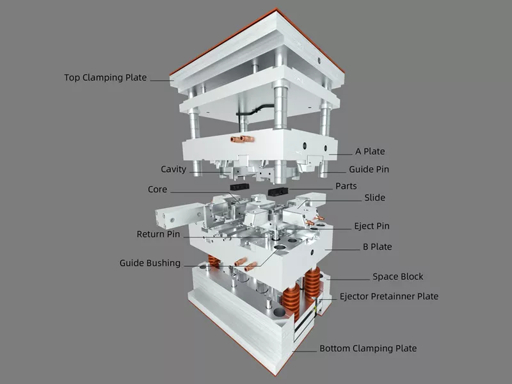

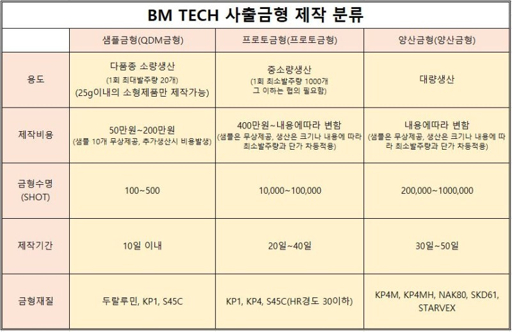

🔧 사출성형 금형 종류 비교
📌 캐비티 수에 따른 분류
1️⃣ 단일 캐비티 금형 (Single Cavity Mold)
🎯 특징 한 번에 하나의 제품만 생산하는 가장 기본적인 금형입니다.
💰 비용 제작 비용이 가장 저렴하고 유지보수가 쉽습니다.
✅ 장점
- 초기 투자 비용 최소화
- 금형 구조 단순
- 품질 관리 용이
❌ 단점
- 생산 속도 느림
- 대량 생산 비효율적
- 개당 생산 단가 높음
🏭 적합한 경우 시제품, 소량 생산, 대형 제품, 고가 제품
2️⃣ 다중 캐비티 금형 (Multi Cavity Mold)
🎯 특징 한 번에 동일한 제품을 여러 개 동시에 생산합니다.
💰 비용 초기 금형 제작 비용은 높지만 대량 생산 시 개당 단가 절감됩니다.
✅ 장점
- 생산성 대폭 향상
- 개당 생산 단가 감소
- 대량 생산에 최적
❌ 단점
- 높은 초기 비용
- 복잡한 금형 구조
- 유지보수 어려움
- 모든 캐비티의 품질 균일화 필요
🏭 적합한 경우 대량 생산, 소형 부품, 표준화된 제품
3️⃣ 패밀리 금형 (Family Mold)
🎯 특징 한 금형 내에서 서로 다른 부품을 동시에 생산합니다.
💰 비용 여러 금형을 따로 만드는 것보다 경제적입니다.
✅ 장점
- 금형 비용 절감
- 조립용 부품 동시 생산 가능
- 생산 효율 향상
❌ 단점
- 부품별 수축률 차이 관리 어려움
- 복잡한 러너 시스템
- 밸런싱 조정 까다로움
🏭 적합한 경우 세트 제품, 조립 부품, 다품종 소량 생산
🔄 게이트 방식에 따른 분류
🌊 콜드 러너 금형 (Cold Runner Mold)
🎯 특징 러너 부분이 제품과 함께 사출되어 나오는 전통적 방식입니다.
💰 비용 금형 제작 비용이 상대적으로 저렴합니다.
✅ 장점
- 구조 단순
- 초기 투자 저렴
- 유지보수 쉬움
- 색상 교체 용이
❌ 단점
- 러너 재료 낭비 발생
- 러너 제거 후가공 필요
- 사이클 타임 길어짐
- 재료비 증가
🏭 적합한 경우 소량 생산, 다색 제품, 예산 제한적인 경우
🔥 핫 러너 금형 (Hot Runner Mold)
🎯 특징 러너를 항상 용융 상태로 유지하여 재료 낭비를 최소화합니다.
💰 비용 초기 금형 비용이 30~50% 더 비쌉니다.
✅ 장점
- 재료 낭비 제로
- 사이클 타임 단축
- 후가공 불필요
- 장기적으로 경제적
❌ 단점
- 높은 초기 비용
- 복잡한 유지보수
- 색상 교체 어려움
- 온도 제어 필수
🏭 적합한 경우 대량 생산, 고가 원료 사용, 빠른 생산 필요
🔀 금형 분리 방식에 따른 분류
⬆️ 2플레이트 금형 (Two-Plate Mold)
🎯 특징 금형이 두 개의 판으로 분리되는 가장 일반적인 구조입니다.
✅ 장점
- 단순한 구조
- 저렴한 제작 비용
- 유지보수 용이
❌ 단점
- 게이트 흔적 남음
- 복잡한 형상 제한적
🏭 적합한 경우 단순 형상, 일반 제품, 표준 제작
🔺 3플레이트 금형 (Three-Plate Mold)
🎯 특징 3개의 판으로 구성되어 러너와 제품이 자동 분리됩니다.
✅ 장점
- 게이트 위치 자유로움
- 자동 러너 분리
- 깨끗한 제품 표면
❌ 단점
- 복잡한 구조
- 높은 제작 비용
- 금형 두께 증가
🏭 적합한 경우 외관 품질 중요, 다중 캐비티, 자동화 생산
📐 특수 금형 종류
🔄 스택 금형 (Stack Mold)
🎯 특징 금형을 여러 층으로 쌓아 생산량을 극대화합니다.
✅ 장점
- 설비 면적 대비 생산량 2배
- 같은 사이클로 2배 생산
❌ 단점
- 매우 높은 제작 비용
- 복잡한 유지보수
- 대형 사출기 필요
🏭 적합한 경우 초대량 생산, 공간 제약, 소형 제품
🌀 언스크류 금형 (Unscrewing Mold)
🎯 특징 나사산이 있는 제품을 자동으로 회전시켜 탈형합니다.
✅ 장점
- 나사산 정밀 성형
- 자동화 가능
- 일관된 품질
❌ 단점
- 복잡한 기구부
- 높은 제작 비용
- 사이클 타임 증가
🏭 적합한 경우 병뚜껑, 캡, 나사 부품
📦 인서트 금형 (Insert Mold)
🎯 특징 금속 부품 등을 금형에 삽입 후 플라스틱으로 일체 성형합니다.
✅ 장점
- 조립 공정 생략
- 강도 향상
- 복합 소재 제품 제작
❌ 단점
- 인서트 배치 시간 필요
- 자동화 어려움
- 생산 속도 느림
🏭 적합한 경우 전자 부품, 금속 결합 제품, 복합 소재
💡 금형 선택 가이드
| 💰 예산 제한적 | 단일 캐비티, 콜드 러너 |
| 🏭 대량 생산 | 다중 캐비티, 핫 러너 |
| 🎨 외관 중요 | 3플레이트, 핫 러너 |
| ⚡ 빠른 생산 | 핫 러너, 다중 캐비티 |
| 🔧 복잡한 형상 | 특수 금형, 사이드 코어 |
| 📦 조립 부품 | 패밀리 금형 |
| 🔄 나사산 제품 | 언스크류 금형 |
🔧 2단 금형 vs 3단 금형 완벽 비교
📊 기본 구조 차이
🔷 2단 금형 (2-Plate Mold)
🏗️ 구조 고정측과 가동측, 두 개의 판으로만 구성된 가장 단순한 금형입니다.
📐 분리 방식 금형이 한 번만 열리면서 제품과 러너가 함께 배출됩니다.
🎯 게이트 위치 제품의 외부면(파팅라인)에만 게이트를 설치할 수 있습니다.

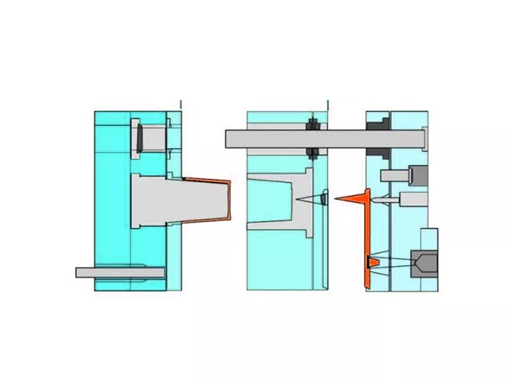

🔶 3단 금형 (3-Plate Mold)
🏗️ 구조 고정측, 중간판, 가동측 세 개의 판으로 구성됩니다.
📐 분리 방식 금형이 두 번 분리되면서 러너와 제품이 자동으로 분리됩니다.
🎯 게이트 위치 제품의 어느 위치에든 자유롭게 게이트를 배치할 수 있습니다.
⚙️ 작동 원리 비교
🔷 2단 금형 작동 순서
1️⃣ 사출 완료 플라스틱이 금형 내부로 충전됩니다.
2️⃣ 금형 개방 고정측과 가동측이 한 번에 분리됩니다.
3️⃣ 제품 취출 제품과 러너가 붙은 채로 함께 나옵니다.
4️⃣ 후가공 제품에서 러너를 수작업 또는 별도 공정으로 절단합니다.
🔶 3단 금형 작동 순서
1️⃣ 사출 완료 플라스틱이 금형 내부로 충전됩니다.
2️⃣ 1차 개방 고정측과 중간판이 먼저 분리되면서 러너가 떨어집니다.
3️⃣ 2차 개방 중간판과 가동측이 분리되면서 제품이 배출됩니다.
4️⃣ 자동 분리 러너와 제품이 자동으로 분리되어 후가공이 불필요합니다.
💰 비용 비교
🔷 2단 금형 비용
💵 금형 제작비 구조가 단순해 제작 비용이 30~40% 저렴합니다.
🔧 유지보수비 부품이 적고 구조가 간단해 유지관리가 쉽고 저렴합니다.
⚙️ 가공비 러너 제거 후가공이 필요해 인건비가 추가됩니다.
📊 총 비용 소량 생산 시 전체적으로 경제적입니다.
🔶 3단 금형 비용
💵 금형 제작비 복잡한 구조로 제작 비용이 30~50% 더 비쌉니다.
🔧 유지보수비 부품 수가 많아 유지관리가 복잡하고 비용이 높습니다.
⚙️ 가공비 자동 분리로 후가공이 불필요해 인건비 절감됩니다.
📊 총 비용 대량 생산 시 장기적으로 경제적입니다.
✅ 장점 비교
🔷 2단 금형 장점
🎯 단순성 설계와 제작이 간단하고 직관적입니다.
💰 저렴한 초기 비용 금형 투자 비용이 적어 부담이 적습니다.
🔧 쉬운 유지보수 고장이 적고 수리가 간단합니다.
🎨 색상 교체 용이 재료 교체와 청소가 비교적 쉽습니다.
⚡ 빠른 제작 금형 제작 기간이 짧습니다.
🔶 3단 금형 장점
🎯 게이트 위치 자유 제품 어느 곳에나 게이트를 배치할 수 있습니다.
✨ 우수한 외관 게이트 흔적을 눈에 안 보이는 곳에 숨길 수 있습니다.
🤖 자동화 가능 러너 자동 분리로 무인 생산이 가능합니다.
⏱️ 후가공 불필요 러너 제거 작업이 필요 없습니다.
📦 다중 게이트 여러 개의 게이트를 효과적으로 배치할 수 있습니다.
❌ 단점 비교
🔷 2단 금형 단점
📍 게이트 위치 제한 파팅라인에만 게이트를 둘 수 있습니다.
👁️ 게이트 흔적 제품 외부에 게이트 자국이 남습니다.
✂️ 후가공 필요 러너를 수작업으로 제거해야 합니다.
⏰ 사이클 타임 증가 후가공 시간만큼 생산 속도가 느립니다.
🤚 자동화 한계 완전 무인 생산이 어렵습니다.
🔶 3단 금형 단점
💸 높은 초기 비용 금형 제작비가 상당히 비쌉니다.
🔧 복잡한 구조 부품이 많고 정밀도 요구가 높습니다.
📏 금형 두께 증가 3개 판으로 인해 금형이 두꺼워집니다.
🛠️ 어려운 유지보수 고장 시 수리가 복잡하고 비용이 많이 듭니다.
⚙️ 대형 사출기 필요 두꺼운 금형을 수용할 큰 사출기가 필요합니다.
🎯 게이트 위치 차이
🔷 2단 금형 게이트
📍 위치 제한
- 파팅라인(분할면)에만 배치 가능
- 제품 측면이나 가장자리에 위치
- 게이트 흔적이 외부에 노출됨
🔍 외관 영향 게이트 자국이 제품 표면에 보여 미관이 떨어질 수 있습니다.
🔶 3단 금형 게이트
📍 위치 자유
- 제품의 상단, 하단, 중앙 어디든 가능
- 눈에 안 보이는 곳에 숨김 배치
- 최적의 수지 흐름 위치 선택
🔍 외관 개선 게이트를 숨겨 제품 외관을 깔끔하게 유지할 수 있습니다.
🏭 적용 분야 비교
🔷 2단 금형 추천 제품
📦 일반 산업 부품 기능 중심 제품, 내부 부품, 구조물
🔧 기계 부품 기어, 브래킷, 하우징
📊 소량 생산품 시제품, 테스트 제품, 맞춤 제작
💰 예산 제한 프로젝트 스타트업, 소규모 생산
🔶 3단 금형 추천 제품
✨ 외관 중요 제품 소비재, 전자제품 케이스, 화장품 용기
🎨 고급 제품 프리미엄 브랜드 제품, 고가 상품
🏭 대량 생산품 자동차 부품, 가전제품, 완구류
🤖 자동화 생산 무인 공장, 24시간 생산 라인
📊 선택 가이드 표
| 💰 초기 비용 | ⭐⭐⭐⭐⭐ 낮음 | ⭐⭐ 높음 |
| 🏭 대량 생산 | ⭐⭐⭐ 보통 | ⭐⭐⭐⭐⭐ 우수 |
| ✨ 외관 품질 | ⭐⭐ 보통 | ⭐⭐⭐⭐⭐ 우수 |
| 🔧 유지보수 | ⭐⭐⭐⭐⭐ 쉬움 | ⭐⭐ 복잡 |
| ⏱️ 제작 기간 | ⭐⭐⭐⭐⭐ 빠름 | ⭐⭐⭐ 느림 |
| 🤖 자동화 | ⭐⭐ 제한적 | ⭐⭐⭐⭐⭐ 우수 |
| 🎯 게이트 자유도 | ⭐⭐ 제한적 | ⭐⭐⭐⭐⭐ 자유 |
💡 최종 선택 팁
✅ 2단 금형을 선택하세요
- 💰 예산이 제한적일 때
- 📦 소량 생산 (1만 개 이하)
- 🔧 내부 부품이나 비외관 부품
- ⚡ 빠른 금형 제작이 필요할 때
- 🎨 게이트 위치가 문제 안 될 때
✅ 3단 금형을 선택하세요
- 🏭 대량 생산 (10만 개 이상)
- ✨ 제품 외관이 매우 중요할 때
- 🤖 완전 자동화 라인 구축 시
- 📍 특정 위치에 게이트 필요 시
- 💎 프리미엄 제품 제작 시
